Từ mặt bằng đến bố cục ánh sáng.
Vị trí đèn chỉ có ý nghĩa khi gắn với đồ nội thất, hoạt động và góc nhìn. Một bản vẽ dễ trao đổi cần làm rõ mối liên hệ đó.
Đặt hoạt động trước ký hiệu đèn
Đánh dấu nơi đọc, làm việc, ăn uống và di chuyển trên mặt bằng đã thống nhất. Xem ánh sáng tự nhiên cùng nhu cầu buổi tối. Khi công năng thay đổi, cần kiểm tra lại bố cục thay vì giữ nguyên các điểm đèn vì chúng đã được vẽ.
Đọc thêm mặt đứng và mặt cắt
Đèn tường, đèn thả và ánh sáng hắt khó được hiểu đầy đủ chỉ bằng mặt bằng. Cần thể hiện cao độ, hướng chiếu và các phần che khuất liên quan. Phần thông tin nào chưa chắc nên được đánh dấu để kiểm tra.
Giữ hồ sơ dễ đối chiếu
Dùng ký hiệu nhất quán giữa vị trí, danh mục thiết bị và các ghi chú. Khi sửa phương án, cập nhật phiên bản và đánh dấu phần thay đổi. Một bộ hồ sơ rõ giúp các bên phát hiện lệch nhau trước khi thi công.
- Đồ nội thất đã được đặt đúng phương án chưa?
- Mỗi nhóm đèn có một nhiệm vụ rõ không?
- Có góc nhìn nào giúp người đọc hiểu hiệu ứng không?
Bắt đầu bằng đồ nội thất và hướng nhìn

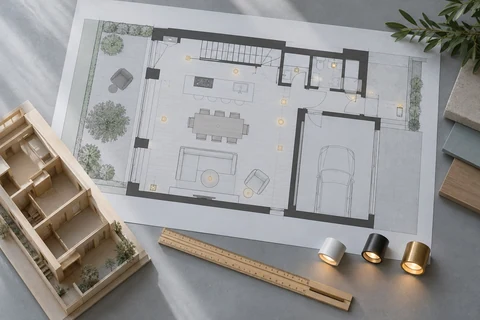

Với một không gian khách và ăn liên thông, cách chia ô trên trần chưa chắc đã trùng với cách con người sử dụng phòng. Hãy đặt sofa, bàn ăn, tủ và đường đi lên mặt bằng trước. Sau đó đánh dấu mặt phẳng cần nhìn rõ và những hướng nhìn cần giữ. Khi các quyết định này đã có, vị trí nguồn sáng mới được xét trong quan hệ với trần, dầm và điều kiện lắp. Một bố cục theo hoạt động có thể không đối xứng tuyệt đối nhưng vẫn tạo cảm giác rõ ràng và có lý do.
Từ ký hiệu tới một cảnh nhìn có thể hình dung
Một bản vẽ với nhiều ký hiệu nên được bổ sung bằng vài góc nhìn hoặc mặt cắt quan trọng. Chúng giúp giải thích điều gì sẽ xuất hiện trên tường, mặt bàn và trong tầm mắt, thay vì chỉ cho biết chỗ khoét trần. Cần ghi rõ chức năng từng nhóm, cách điều khiển và những thông tin còn chờ đối chiếu. Khi thay đổi đồ nội thất, quay lại kiểm tra bố cục sáng trước khi chốt thi công. Hồ sơ có giá trị khi các mối quan hệ được giữ nhất quán, không phải khi có nhiều ký hiệu hơn.
